I. Giới thiệu về bút thử điện
Bút thử điện cảm ứng, còn được gọi với các tên như bút đo điện hay bút đo điện tử, là một dụng cụ cầm tay quan trọng trong ngành điện.
Chức năng chính của nó là kiểm tra xem một mạch điện có dòng điện đang chạy qua hay không. Với thiết kế nhỏ gọn, bút thử điện có thể dễ dàng mang theo và sử dụng trong nhiều tình huống khác nhau.
Bút thử điện là thiết bị không thể thiếu đối với các kỹ sư, thợ điện, cũng như những người sử dụng điện thường xuyên trong quá trình bảo trì và sửa chữa các hệ thống điện.
Sử dụng bút thử điện giúp họ có thể nhanh chóng kiểm tra tình trạng hoạt động của mạch điện, từ đó có biện pháp xử lý kịp thời. Điều này đóng vai trò quan trọng trong việc đảm bảo an toàn khi làm việc với các thiết bị điện, phòng tránh các sự cố điện có thể xảy ra.
Trên thị trường hiện nay, có hai loại bút thử điện chính được sử dụng phổ biến, đó là: Bút thử điện có tiếp xúc trực tiếp với nguồn điện và bút thử điện cảm ứng không tiếp xúc
Mỗi loại đều có những ưu và nhược điểm riêng, phù hợp với nhu cầu và điều kiện sử dụng khác nhau của người dùng. Việc hiểu rõ về các đặc điểm của từng loại bút thử điện sẽ giúp người sử dụng lựa chọn được sản phẩm phù hợp nhất với mục đích sử dụng của mình.
II. Cấu tạo và nguyên lý hoạt động của bút thử điện

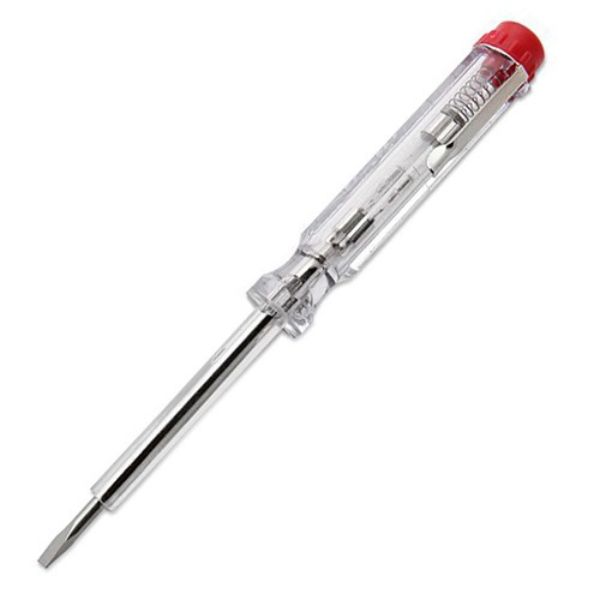

1. Cấu tạo của bút thử điện
Đầu bút kim loại là phần quan trọng nhất của bút thử điện. Khi đầu bút này tiếp xúc trực tiếp với nguồn điện, nó sẽ hút và tích lũy điện áp từ nguồn điện đó. Đây chính là cách thức mà bút thử điện có thể phát hiện ra sự hiện diện của dòng điện trong mạch.
Bên trong bút thử điện còn có một bóng đèn neon. Bóng đèn này có chức năng chỉ báo sự có mặt của dòng điện. Khi đầu bút tiếp xúc với nguồn điện, dòng điện sẽ chạy qua bóng đèn neon, khiến nó phát sáng. Hoạt động của bóng đèn neon dựa trên hiệu ứng điện dung ký sinh trên cơ thể người dùng.
Để tạo thành mạch điện hoàn chỉnh, bên trong bút thử còn có một điện trở và lò xo nối tiếp với bóng đèn neon. Các linh kiện này đóng vai trò điều chỉnh và cân bằng dòng điện chạy qua bóng đèn.
Toàn bộ cấu tạo bên trong của bút thử điện được bọc bên ngoài bằng vỏ làm từ vật liệu cách điện như nhựa hoặc cao su. Vỏ bút không chỉ cách ly an toàn mà còn giúp bút có thiết kế nhỏ gọn, dễ dàng cầm nắm.
2. Nguyên lý hoạt động của bút thử điện
Khi đầu bút kim loại tiếp xúc với vật mang điện, dòng điện sẽ chạy qua điện trở, bóng đèn neon và sau đó thông qua dung kháng của cơ thể người dùng để hình thành mạch điện kín. Nhờ đó, bóng đèn neon sẽ sáng lên, báo hiệu có dòng điện chạy qua.
Đặc biệt, dòng điện chạy qua cơ thể người là rất nhỏ, nên không gây ra bất kỳ hiểm họa điện giật nào đối với người dùng. Đây chính là ưu điểm quan trọng của nguyên lý hoạt động dựa trên hiệu ứng điện dung ký sinh.
3. Ưu và nhược điểm của từng loại bút thử điện
Bút thử điện có tiếp xúc có ưu điểm là thiết kế đơn giản, giá thành rẻ và dễ sử dụng. Tuy nhiên, loại này cũng có nhược điểm là có nguy cơ gây giật điện khi kiểm tra nguồn điện một chiều.
Với bút thử điện cảm ứng, ưu điểm nổi bật là không cần tiếp xúc trực tiếp với nguồn điện, do đó đảm bảo an toàn hơn. Tuy nhiên, nhược điểm là giá thành cao hơn, chỉ có thể phát hiện dòng điện mà không đo được điện áp.
Tùy vào mục đích sử dụng và điều kiện làm việc cụ thể, người dùng cần cân nhắc lựa chọn loại bút thử điện phù hợp nhất.
III. Cách sử dụng bút thử điện điện tử an toàn và hiệu quả
Kiểm tra đường dây điện xoay chiều
Khi cần kiểm tra tình trạng của đường dây điện xoay chiều, việc đầu tiên cần làm là phân biệt dây nóng (mang điện) và dây nguội (không mang điện). Để thực hiện điều này, bạn chỉ cần cầm bút thử điện lên và tiếp xúc với một trong các chấu cắm ổ điện. Nếu đèn bút sáng lên, đó chính là dây nóng. Ngược lại, nếu đèn không sáng, đó là dây nguội.
Khi tiếp xúc bút thử với ổ cắm điện xoay chiều, đèn báo trên bút sẽ sáng lên liên tục, mà không có hiện tượng nhấp nháy. Điều này chứng tỏ đây là nguồn điện xoay chiều.
Tuy nhiên, trong một số trường hợp, khi bạn tiếp xúc bút thử với cả hai dây (dây nóng và dây nguội), đèn bút vẫn sáng lên. Điều này là một dấu hiệu cảnh báo rằng có thể nguồn điện đang có vấn đề, ví dụ như bị rò rỉ điện hoặc các lỗi khác trên đường dây.
Khi gặp tình huống này, bạn cần phải kiểm tra ngay lập tức để tìm ra nguyên nhân và khắc phục kịp thời. Việc không xử lý các sự cố này có thể dẫn đến những nguy hiểm nghiêm trọng như cháy nổ, điện giật… khi tiến hành các công việc sửa chữa, bảo trì.
Phân biệt điện xoay chiều và một chiều
Khi kiểm tra nguồn điện, việc phân biệt đó là điện xoay chiều hay điện một chiều cũng rất quan trọng. Với điện xoay chiều, hai cực của bóng đèn neon trong bút thử sẽ thay nhau làm cực dương và cực âm, khiến đèn sáng liên tục. Ngược lại, với điện một chiều, chỉ có cực nối với cực âm của nguồn điện mới sáng lên.
Để phân biệt, người dùng có thể quan sát trực tiếp hoạt động của bóng đèn neon trên bút thử. Nếu đèn sáng liên tục mà không nhấp nháy, đây chính là nguồn điện xoay chiều. Còn nếu chỉ một cực của đèn sáng, đây là nguồn điện một chiều.
Ngoài quan sát trực tiếp, bạn cũng có thể sử dụng bút thử điện để kiểm tra. Cách làm là tiếp xúc bút thử với cực dương và cực âm của nguồn điện một chiều. Quan sát bóng đèn, chỉ cực nối với cực âm mới sáng lên, đây chính là cực âm của nguồn điện một chiều.
Việc phân biệt được nguồn điện xoay chiều và một chiều là rất quan trọng, vì các cách xử lý khi xảy ra sự cố sẽ khác nhau. Nắm vững kỹ thuật này giúp người dùng có thể nhanh chóng xác định và khắc phục lỗi một cách đúng đắn.
Xác định điện cực của nguồn một chiều
Khi sử dụng bút thử điện để kiểm tra nguồn điện một chiều, một cách đơn giản để xác định cực âm và cực dương là tiếp xúc bút với 2 cực của nguồn. Chỉ có cực nối với cực âm mới sáng lên bóng đèn, đây chính là cách để nhận biết các điện cực của nguồn điện một chiều.
Cụ thể, khi tiếp xúc đầu bút với cực dương của nguồn một chiều, đèn báo trên bút sẽ không sáng lên. Nhưng khi chạm đầu bút vào cực âm, đèn sẽ bật sáng. Điều này cho thấy cực âm chính là cực mà đèn báo trên bút thử sáng lên.
Việc xác định chính xác các điện cực của nguồn một chiều giúp người dùng biết cách kết nối đúng khi sử dụng, tránh gây ra những sự cố do lắp đặt sai. Đây là một kỹ năng cơ bản nhưng vô cùng quan trọng khi làm việc với các thiết bị điện một chiều.
Việc nắm vững các kỹ thuật này sẽ giúp bạn sử dụng bút thử điện một cách an toàn và hiệu quả hơn trong quá trình làm việc với các hệ thống điện.
IV. Các ứng dụng của bút thử điện trong thực tế
1. Kiểm tra ổ cắm, công tắc điện
Một trong những ứng dụng phổ biến nhất của bút thử điện là kiểm tra tình trạng hoạt động của ổ cắm và công tắc điện. Với bút thử, người dùng có thể nhanh chóng xác định xem ổ cắm, công tắc đang có dòng điện chạy qua hay không. Từ đó, có thể phát hiện các sự cố như chập mạch, đứt dây, hỏng tiếp điểm để kịp thời khắc phục.
Khi tiếp xúc đầu bút thử với các chấu cắm của ổ điện, nếu đèn báo trên bút sáng lên, điều đó chứng tỏ ổ cắm đang có nguồn điện. Ngược lại, nếu đèn không sáng, có nghĩa là ổ cắm đã bị lỗi, ngắt mạch hoặc không có điện. Người dùng có thể kiểm tra tương tự với các công tắc điện để xác định tình trạng hoạt động.
Việc phát hiện sớm những vấn đề như chập mạch, đứt dây, hỏng tiếp điểm trên ổ cắm và công tắc rất quan trọng. Nó giúp người sử dụng kịp thời khắc phục, đồng thời phòng tránh nguy cơ xảy ra cháy nổ, chập điện do những lỗi này gây ra.
2. Kiểm tra các thiết bị điện gia dụng
Bút thử điện cũng rất hữu dụng khi kiểm tra các thiết bị điện gia dụng như tivi, máy lạnh, đèn chiếu sáng, v.v. Sử dụng bút thử, người dùng có thể xác định vị trí hỏng hóc, chập mạch, ngắt mạch trên các thiết bị này, từ đó tiến hành sửa chữa hiệu quả hơn.
Ví dụ, khi một chiếc tivi đột nhiên bị hỏng, người dùng có thể sử dụng bút thử để kiểm tra các linh kiện như công tắc nguồn, mạch lọc, mạch khuếch đại âm thanh… Nếu phát hiện có điểm bị chập mạch hoặc ngắt mạch, họ có thể tiến hành thay thế các linh kiện lỗi để khắc phục sự cố.
Tương tự, khi một đèn chiếu sáng bị nhấp nháy hoặc không sáng, việc sử dụng bút thử để kiểm tra các điểm như ổ cắm, dây dẫn, nguồn điện… cũng rất hữu ích trong việc phát hiện và xử lý lỗi hiệu quả.
3. Định vị dây điện âm tường, âm sàn
Với loại bút thử điện cảm ứng, người dùng có thể dò tìm vị trí đường dây điện âm bên trong tường, sàn nhà. Điều này rất hữu ích trước khi tiến hành sửa chữa hoặc cải tạo công trình, giúp xác định chính xác đường đi của dây điện để tránh gây hư hại.
Bút thử cảm ứng có thể phát hiện các đường dây điện ẩn bên trong vật liệu xây dựng như gạch, bê tông, gỗ… nhờ vào cảm ứng từ trường của dòng điện chạy bên trong dây dẫn. Khi di chuyển bút thử lên xuống, trái phải trên bề mặt tường hoặc sàn, người dùng sẽ nhận biết được vị trí các dây điện ngầm dựa trên sự thay đổi của đèn báo.
Việc xác định chính xác đường dây điện ẩn trước khi tiến hành sửa chữa, cải tạo công trình rất quan trọng. Nó giúp người thợ tránh được những sự cố như cắt đứt dây điện, làm hỏng mạch điện, từ đó đảm bảo an toàn cho công việc.
4. Kiểm tra mạch điện tử, linh kiện
Ngoài các ứng dụng trên, bút thử điện còn có thể được sử dụng để kiểm tra mạch điện tử và các linh kiện điện tử. Người dùng có thể sử dụng bút thử để xác định các điểm cần kiểm tra, đo điện áp trên các mạch điện tử này, từ đó phát hiện và xử lý các lỗi kịp thời.
Ví dụ, khi một mạch điện tử như bo mạch chủ máy tính, mạch điều khiển điều hòa… bị lỗi, người kỹ thuật có thể sử dụng bút thử để kiểm tra từng điểm trên mạch, xác định chính xác nơi xảy ra sự cố. Từ đó, họ có thể tiến hành thay thế linh kiện bị hỏng một cách hiệu quả.
Đối với các linh kiện điện tử như IC, transistor, điện trở, tụ điện…, bút thử cũng rất hữu ích trong việc kiểm tra tính năng, phát hiện lỗi như đoản mạch, hở mạch. Điều này giúp người sử dụng dễ dàng xác định và thay thế các linh kiện lỗi.
Nhờ sự đa dụng và tính tiện lợi, bút thử điện đã trở thành một dụng cụ không thể thiếu trong nhiều ngành nghề liên quan đến lĩnh vực điện, điện tử.
V. Lời kết
Trong bài viết này, chúng ta đã tìm hiểu về bút thử điện – một dụng cụ an toàn điện cao cấp cầm tay quan trọng trong ngành điện. Bút thử điện giúp người sử dụng nhanh chóng kiểm tra sự hiện diện của dòng điện, phân biệt dây nóng và dây nguội, cũng như xác định điện cực của nguồn điện một chiều.
Các ứng dụng phổ biến của bút thử điện bao gồm kiểm tra ổ cắm, công tắc điện; kiểm tra các thiết bị điện gia dụng; định vị dây điện âm tường, âm sàn; và kiểm tra mạch điện tử, linh kiện. Việc nắm vững cách sử dụng bút thử điện an toàn và hiệu quả sẽ giúp người dùng phát hiện và xử lý các sự cố điện một cách kịp thời.
Mặc dù bút thử điện là dụng cụ tương đối an toàn, nhưng vẫn cần tuân thủ một số lưu ý khi sử dụng để đảm bảo an toàn tối đa:
– Luôn kiểm tra tình trạng bút thử trước khi sử dụng, chú ý đến dây cáp, vỏ bút và các bộ phận khác.
– Không sử dụng bút thử khi tay ướt hoặc trong môi trường ẩm ướt.
– Không tiếp xúc bút thử với nguồn điện có điện áp cao hơn định mức của bút.
– Khi không sử dụng, hãy cất bút thử vào nơi an toàn, tránh xa tầm với của trẻ em.
Bằng việc tuân thủ các biện pháp an toàn này, người dùng có thể yên tâm sử dụng bút thử điện một cách hiệu quả và vô cùng hữu ích trong các hoạt động liên quan đến điện.
